RY型离心导热油泵

RY型离心导热油泵

RY型离心导热油泵简介:
RY型离心导热油泵结构合理,性能优良,使用。适用于输送不含固体颗粒的高温液体。其程度和使用温度取决于与介质接触的主要零件的材料。
免费电话:400-0317-986 电话:0317-8309791 传真:0317-8309792
E-mail:hedpump@yeah.net QQ:2854141514
产地:中国>河北>沧州>泊头市

一. RY型离心导热油泵概述:

    该RY型离心导热油泵结构合理,性能优良,使用。适用于输送不含固体颗粒的高温液体。其程度和使用温度取决于与介质接触的主要零件的材料(分三类:I.HT200; II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti).

二. RY型离心导热油泵应用范围:

    1.石油及化学工业;

    2.油脂工业;

    3.合成纤维工业;

    4.纺织印染工业;

    5.塑料及橡胶工业;

    6.造纸工业;

    7.木材工业;

    8.建筑工业 。

    另外,还在机械工业、食品工业、医药生产、热油炉供油循环系统、热油取暖循环系统中广泛应用。

三. RY型离心导热油泵性能范围(按设计点)

    1.流量1-500m3/h;

    2.扬程10-125m;

四. RY型离心导热油泵型号意义:以RY100-65-200A为例

RY 100 65 200 A
热油泵 泵体入口直径 泵体出口直径 叶轮名义外径 表示叶轮外径次切割(D、E表示变型叶轮 )

五. RY型离心导热油泵性能参数表

泵型号

流量
m3/h
扬程
m

转速 n
r/min
功率 kw 效率η
%

电机(Y型)
机座号
轴功率

配用功率
15-15-100 3 10 2800 0.45 0.75 20 801
15-15-100A 2 10 2800 0.36 0.55 18 AO2-7122
15-15-100B 1 10 2800 0.2 0.37 15 AO2-7112
20-20-100 1 10 2800 0.09 0.37 26 AO2-7112
20-20-125 1.5 22 2800 0.22 0.75 30 801
40-25-160 10 28 2900 1.72 2.2 45 90L
25-25-160 3 27 2900 0.53 1.5 30 90S
32-32-160 6 28 2900 0.85 1.5 50 90S
50-32-160 12.5 30 2900 1.90 3.0 57 100L
50-32-200 18 40 2900 3.92 5.5 50 132Sl
50-32-200A 16 32 2900 3.35 4 42 112M
50-32-250 12.5 80 2900 6.2 11 44 160Ml
65-50-160 20 32 2900 3.17 5.5 55 132S1
65-40-200 30 48 2900 6.3 7.5 62 132S2
65-40-200A 25 35 2900 4.0 5.5 59 132S1
65-40-250 25 80 2900 10.3 15 53 160M2
65-40-250A 20 51 2900 5.67 7.5 49 132S2
65-40-315 25 125 2900 18.9 30 45 200L1
65-40-31 22.5 100 2900 15.3 22 40 180M
80-50-200 50 50 2900 9.7 15 70 160M2
80-50-200A 45 40 2900 7.8 11 63 160M1
80-50-200B 40 32 2900 6.37 7.5 55 132S2
80-50-250 50 80 2900 17.1 22 58 180M
80-50-250A 43 60 2900 12.8 15 55 160M2
80-50-315 50 125 2900 30.4 45 56 225M
80-50-31 45 100 2900 23.6 30 52 200L1
100-65-200 100 50 2900 18.4 22 74 180M
100-65-200A 94 44 2900 16 22 70 180M
100-65-200B 87 38 2900 13.8 15 65 160M2
100-65-200C 80 32 2900 11.8 15 59 160M2
100-65-250 100 80 2900 32.06 37 68 200L2
100-65-250A 95 72 2900 29 37 64 200L2
100-65-250B 90 65 2900 26.2 30 61 200L1
100-65-250C 85 50 2900 20.3 30 57 200L1
100-65-315 100 125 2900 50.06 75 68 280S
100-65-31 95 113 2900 45.23 55 64.63 250M
100-65-315B 90 100 2900 40.5 55 60.50 250M
100-65-315C 82 84 2900 34.76 45 54 225M
125-100-200 200 50 2900 35.4 45 77 225M
125-100-200A 178 40 2900 26.6 37 73 200L2
125-100-250 200 70 2900 47 55 80 250M
125-100-250A 190 63 2900 41.6 55 78 250M
125-100-250B 180 57 2900 37.9 45 74 225M
125-100-250C 170 51 2900 32.15 45 72 225M
125-100-250D 150 70 2900 40 45 70 225M
150-150-200 350 50 2900 60 75 80 280S
150-150-200A 313 40 2900 45 55 76 250M
200-150-400 350 50 1450 61.8 75 78 280S
200-150-400A 330 45 1450 52.8 75 77 280S
250-200-400 500 50 1480 86.2 110 79 315S
250-200-500 500 80 1480 136 160 76.5 315M
250-200-500A 400 50 1480 75 90 73 280M

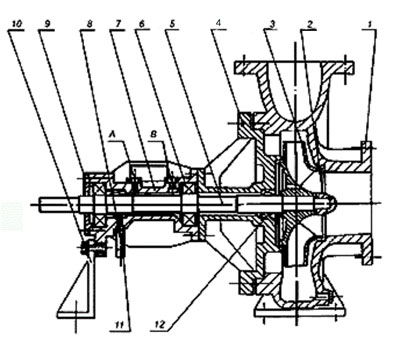

六. RY型离心导热油泵结构简介:

    RY型离心导热油泵为单级悬臂式结构分为脚支撑和中心支撑,泵的为轴向吸入,出口为中心垂直向上。 导热油泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

    主要由壳体、转子、轴承、密封等部分组成,采用填料密封结构(详见图二),附加耐温油封,起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。

    该泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,

RY系列离心导热油泵

1、泵体
2、叶轮螺母
3、叶轮
4、泵盖
5、泵轴
6、轴承
7、轴承体
8、导油管
9、轴承压盖
10、支架
11、油封
12、填料

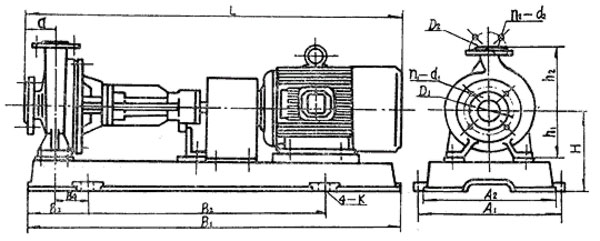

七. RY型离心导热油泵机组安装尺寸图:

RY系列离心导热油泵机组安装尺寸图

泵型号 A1 A2 B1 B2 B3 B4 a H h1 h2 D1 D2 n1-d1 n2
-d2
K L
20-20-100 220 195 535 300 117 86 52 120 80 100 65 65 4-φ12 4
-φ12
φ16 537
20-20-125 75 60 125 85 115 607.5
25-25-160 300 280 680 410 120 70 75 170 110 150 85 85 4-φ14 4
-φ14
φ20 623
32-32-160 180 120 130 100 100 4-φ16 4
-φ16
647
40-25-160 125 100 4-φ18 4
-φ14
670
50-32-160 400 370 970 600 165 90 85 227 132 160 125 100 4-φ18 4
-φ18
φ25 895
50-32-200 80 255 160 180 965
65-40-200 100 145 110 985
65-50-160 80 227 132 160 125 965
50-32-250 440 410 1150 740 205 115 100 270 180 225 125 100 4-φ18 4
-φ18
φ25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250 490 460 1280 840 220 130 100 285 180 225 145 110 4-φ18 4
-φ18
φ28 1300
80-50-250 125 160 125 8-φ18 4
-φ18
1325
100-65-200 100 180 145 1300
65-40-315 550 510 1430 940 245 140 125 305 200 250 145 110 4-φ18 4
-φ18
φ28 1432
100-65-250 180 145 8-φ18 1450
125-100-200 670 630 1630 1060 285 180 125 335 200 280 210 180 8-φ18 8
-φ18
φ28 1630
125-100-250 140 360 225 1673
80-50-315 1830 1200 315 200 125 390 160 125 4
-φ18
1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8
-φ23
1732
200-150-400 160 480 315 450 295 240 8-φ23 8
-φ23
1850
250-200-400 860 1010 2150 1200 525 350 200 630 400 470 385 320 12-φ33 12
-φ30
φ35 2321
250-200-500 680 450 540 2572

导热油泵发货现场

导热油泵发货现场
导热油泵发货现场
