3G系列三螺杆泵

3G系列三螺杆泵

3G系列三螺杆泵简介：
3G系列三螺杆泵用来输送温度≤150℃、粘度3-760cst、不含固体颗粒、无腐蚀性、具有润滑性能的介质。3G系列三螺杆泵主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。
免费电话：400-0317-986　电话：0317-8309791　传真：0317-8309792
E-mail：hedpump@yeah.net　ＱＱ：2854141514
产地：中国>河北>沧州>泊头市



3G系列三螺杆泵用途：

3G系列三螺杆泵用来输送温度≤150℃、粘度3-760cst、不含固体颗粒、无腐蚀性、具有润滑性能的介质。

适用压力范围：0.6-2.5MPa；

适用流量范围:0.6-123m3/h。

3G系列三螺杆泵主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。

3G系列三螺杆泵应用范围：

1、介质为直线连续输送、脉动小。

2、振动小，噪音低。

3、压力高、。

4、结构简单、拆装方便。

5、体积小，重量轻。

6、磨损轻微，寿命长。

3G系列三螺杆泵材 质：

主、从螺杆16MnCrS5,40Cr,45,38CrMoALA；

泵体：HT200,QT450-10,ZCuSn10Pl。

3G型通用螺杆泵按泵的用途分类共分为5个系列

系列代号
 		 主要用途 性能范围
流量 m3/h 压力 MPa
3G 输送3-20oE润滑油,温度≤80℃,
Lub oil visc3-20oE;temp≤80℃		 0.6-570 2.5
3GR 输送3-50oE重质燃油，
温度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃		 0.6-570 2.5
3GR 输送1.2-5oE轻质燃油,温度≤120℃,
Light feul oil visc1.2-5oE;temp≤120℃		 0.6-570 1.6
3GW 输送高温加热燃油,温度≤150℃,High temp feul heated oil;temp≤150℃ 0.6-363 1.6
3GN 输送100oE高粘度油料,
温度≤80℃,High visc oil 100oE;temp≤80℃		 0.6-636 2.5

3G系列三螺杆泵性能参数表

型号
 		 排出压力
MPa		 流量 转速
r/min		 汽
蚀余量
m		 效率
%		 电动机
m3/h L/min 功率kw 型号
25×4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
2.5 1.6 26 69 3 Y100L-2
30×4-46 1.0 1.6 26 1450 4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
1.0 3.6 60 2900 5 60 2.2 Y90L-2
2.5 3.2 53 69 4 Y112M-2
36×4-46 1.0 2.8 46 1450 4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
1.0 6.5 108 2900 5 60.5 4 Y112M-2
2.5 6 100 72 7.5 Y132S2-2
42×4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1.0 10.5 175 2900 5.5 61 5.5 Y132S1-2
2.5 10 166 72 15 Y160M2-2
45×4-46 1.0 6.3 106 1450 5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1.0 13.5 225 2900 5.5 60 7.5 Y132S2-2
2.5 13 217 75 15 Y160M2-2
60×4-46 1.0 15.5 255 1450 5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1.0 32 533 2900 5.5 63 18.5 Y160L-2
2.5 31.5 525 77 37 Y200L2-2
70×2-46 0.6 24 400 1450 5 71 7.5 Y132M-4
1.0 23.5 390 75 11 Y160M-4
1.6 22.5 370 76 15 Y160L-4
70×4-46 1.0 24.5 408 1450 5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
80×2-46 0.6 36.5 608 1450 5 72 11 Y160M-4
1.0 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
80×4-46 1.0 37 617 1450 5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100×2-46 0.6 72.5 1208 1450 5 73 22 Y180L-4
1.0 71 1183 77 37 Y225S-4
1.6 60.5 1158 79 45 Y225M-4
100×4-46 1.0 72.5 1208 1450 5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
S100×3-27 0.6 72 1196 1450 6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120×3-27 0.8 123 2055 1450 6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4

3G系列船用三螺杆泵外形及安装尺寸

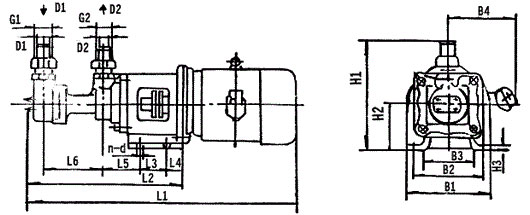

3G30×4型船用三螺杆泵外形及安装尺寸

3G30×4型船用三螺杆泵外形及安装尺寸

泵型号
 		 机座号
 		 L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 H1 H2 H3 n-d D1×G1 D2×G2
30×4 90L 665 383 95 35 82 138 　 250 210 160 155 274 140 15 4-Ф14 Ф32×φ44 Ф25×φ34
100L 703 393 95 40 87 138 　 250 210 160 180 274 140 15 4-Ф14 Ф32×φ44 Ф25×φ34
112M 729 391 95 40 87 138 　 250 210 160 190 274 140 15 4-Ф14 Ф32×φ44 Ф25×φ34

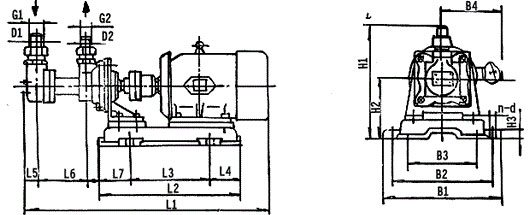

3G25×4、3G36×4型船用三螺杆泵外形及安装尺寸

3G25×4、3G36×4型船用三螺杆泵外形及安装尺寸

泵型号
 		 机座号
 		 L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 H1 H2 H3 n-d D1×G1 D2×G2
25×4 80
90S
90L
100L		 583
608
643
665
 		 340
380
380
415
 		 200
250
250
265
 		 70
65
65
75
 		 29
29
29
29
 		 125
125
125
125
 		 95.5
90.5
90.5
101.5
 		 280
280
280
305
 		 240
240
240
265
 		 240
240
240
265
 		 150
160
160
160
 		 255
265
265
315
 		 160
160
160
170
 		 20
20
20
20
 		 4-Ф15
4-Ф15
4-Ф15
 		 Ф25×Ф34
Ф25×Ф34
Ф25×Ф34		 φ20×φ34
φ20×φ34
φ20×φ34
36×4 100L
112M
132S
 		 770
790
865
 		 438
438
518		 298
298
368
 		 70
70
75
 		 44
44
44
 		 168
168
168
 		 112
117
117
 		 330
350
380
 		 290
310
340
 		 290
310
340
 		 180
190
210		 337
345
375		 192
192
192		 20
20
20		 4-Ф19
4-Ф19
4-Ф19		 Ф50×Ф59
Ф50×Ф59
Ф50×Ф59		 φ40×φ50
φ40×φ50
φ40×φ50

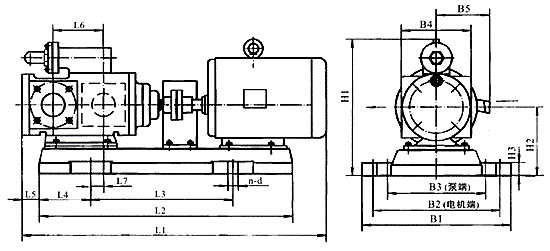

3G42×4型船用三螺杆泵外形及安装尺寸

3G42×4型船用三螺杆泵外形及安装尺寸

泵型号
 		 机座号
 		 L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 H1 H2 H3 n-d
42×4 112M
132S
160M
 		 840
917
1043
 		 725
765
890
 		 420
460
590
 		 150
150
150		 41
41
41
 		 158
158
158		 50
50
50
 		 410
450
480
 		 350
390
420		 270
270
270		 176
176
176		 190
210
265		 343
385
455		 190
202
230		 35
35
35		 4-Ф25
4-Ф25
4-Ф25

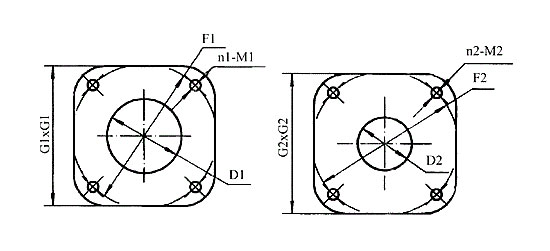

3G42×4型船用三螺杆泵外形及安装尺寸

泵型号 D1 F1 G1×G1 n1-M1 D2 F2 G2×G2 n2-M2
42×4 65 130 128×128 4-M12 Ф40 Ф108 118×118 4-M16

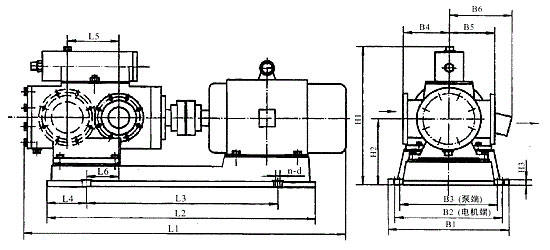

3G45-100×2型船用三螺杆泵外形及安装尺寸

3G45-100×2型船用三螺杆泵外形及安装尺寸

泵型号
 		 机座号 L1 L2 L3 L4 L5 L6 B1 B2 B3 B4 B5 B6 H1 H2 H3 n-d
45×4 Y100L
Y132S
Y132M
Y160M
 		 890
985
1025
1119
 		 740
809
838
932		 472
518
538
610
 		 145
145
145
160
 		 209
209
209
209
 		 85
85
85
73.5
 		 325
380
380
429
 		 285
340
340
389		 285
340
340
340		 130
130
130
130		 140
140
140
140
 		 180
210
210
265		 350
400
400
470		 205
217
217
245		 25
25
25
25		 4-Ф18
4-Ф18
4-Ф18
4-Ф18
60×4 Y160M
Y160L
Y200L
 		 1297
1342
1475		 1017
1061
1157.5		 700
700
757.5		 178
178
183		 285
285
285		 100
100
100
 		 460
460
525		 410
410
475
 		 370
370
370
 		 170
170
170
 		 175
175
175
 		 265
265
310		 585
585
585
 		 270
270
310
 		 30
30
30
 		 4-Ф23
4-Ф23
4-Ф23
70×2 Y132M
Y160M
 		 1199
1289		 930
1012		 587
652
 		 159
160
 		 165
165		 71
71
 		 420
465		 380
425
 		 380
380
 		 170
170
 		 170
170
 		 210
265		 458
500
 		 275
275
 		 30
30
 		 4-Ф23
4-Ф23
70×4 Y180M
Y200L
 		 1404
1509
 		 1199
1277
 		 780.5
795
 		 230.5
230.5		 305
305
 		 145
145
 		 495
540
 		 455
500
 		 380
380
 		 170
170
 		 170
170
 		 285
310
 		 540
585
 		 290
310
 		 30
35
 		 4-Ф23
4-Ф23
80×2 Y160M
Y180M
 		 1244
1308
 		 1043
1092
 		 663
707
 		 165
165
 		 204
204
 		 110
110
 		 470
480
 		 430
440
 		 430
440
 		 190
190
 		 190
190
 		 265
285
 		 505
540
 		 280
290
 		 30
30
 		 4-Ф23
4-Ф23
80×4 Y200L
Y225M
 		 1570
1640
 		 1241
1297
 		 826
875
 		 204
204
 		 360
360
 		 145
145
 		 525
580
 		 475
530
 		 410
410
 		 190
190
 		 190
190
 		 315
345
 		 585
640
 		 310
335
 		 30
30
 		 4-Ф23
4-Ф23
100×2 Y180L
Y225S
 		 1513
1623
 		 1265
1336
 		 821
865
 		 195
195
 		 254
254
 		 140
140
 		 520
595
 		 460
535
 		 460
460
 		 220
220
 		 220
220
 		 285
345
 		 580
640
 		 330
335
 		 30
30
 		 4-Ф23
4-Ф23

3G100×4型船用三螺杆泵外形及安装尺寸

3G100×4型船用三螺杆泵外形及安装尺寸

地脚螺栓孔尺寸 进出口法兰尺寸
3G100×4型船用三螺杆泵外形及安装尺寸





泵型号
 		 机座号
 		 L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 B6 B7 H1 H2 H3 n-d
100×4 Y250M-4
Y280S-4		 1993
2043		 1590
1659		 506
548
 		 507
549
 		 262
262
 		 233
233
 		 444
444
 		 650
705
 		 520
520
 		 590
645
 		 460
460
 		 220
220
 		 220
220
 		 385
410
 		 685
750
 		 360
390
 		 30
30		 6-Ф27
6-Ф27




泵型号 D1 E1 F1 G1 n1-d1 D2 E2 F2 G2 n2-d2
45×4 Ф65 Ф110 Ф130 Ф160 4-Ф13.5 Ф50 Ф102 Ф125 Ф165 4-Ф17.5
60×4 Ф100 Ф148 Ф170 Ф210 4-Ф17.5 Ф65 Ф122 Ф145 Ф185 8-Ф17.5
70×2 Ф100 Ф140 Ф170 Ф205 8-Ф18 Ф65 Ф120 Ф145 Ф180 8-Ф18
70×4 Ф100 Ф140 Ф170 Ф205 8-Ф18 Ф65 Ф120 Ф145 Ф180 8-Ф18
80×2 Ф125 Ф175 Ф200 Ф235 8-Ф18 Ф80 Ф135 Ф160 Ф195 8-Ф18
80×4 Ф125 Ф175 Ф200 Ф235 8-Ф18 Ф80 Ф135 Ф160 Ф195 8-Ф18
100×2 Ф150 Ф215 Ф240 Ф275 8-Ф18 Ф100 Ф170 Ф200 Ф235 8-Ф18
100×4 Ф150 Ф215 Ф240 Ф275 8-Ф18 Ф100 Ф170 Ф200 Ф235 8-Ф18
