ZB3A卫生级转子泵

一. ZB3A卫生级转子泵性能范围

    流量范围：300-43000L/H

    扬程范围：0.3-1.6MPa

    驱动方式：电机驱动

    材质：304、316、316L不锈钢

    密封方式：单端面机械密封、双端面水冷却双密封

    电机选配：手动无极变速、定成比、变频调速

二.  ZB3A型转子泵产品概述:

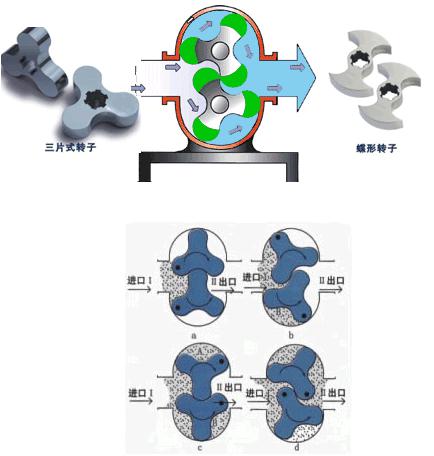

    ZB3A型卫生级转子泵又称胶体泵,三叶泵,鞋底泵等。依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质; 到位置b时，B室中封闭了部分介质; 到位置c时，A室中也封闭了介质; 到位置d时，A、B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被地输送出。

三. ZB3A型卫生级转子泵产品特点

    １.凡与介质（物料）接触部位，均采用不锈钢制造（材质　SUS304、AISI316、316L）符合卫生标准。

    ２.适合输送高粘度、浓度及任何含颗粒的介质（物料）。

    ３.适合温度 -30到+200 摄氏度 。

    ４.压力高，适用长距离与高阻力定量输送。

    ５.转速低，一般在 200 rpm 至 600 rpm 之间，经其输送的物料基本保持原有品质不变。

    ６.转子和转子之间接触，长期使用亦无磨损，运转平稳，噪音低，效益高。

    ７.设计新颖、安装维护简单容易，方便清洗，机器内部和生产卫生清洁。

    转子泵属容积式泵的一种形式，通过转子与泵体间的相对运动来改变工作容积，从而使流体的能量增加。

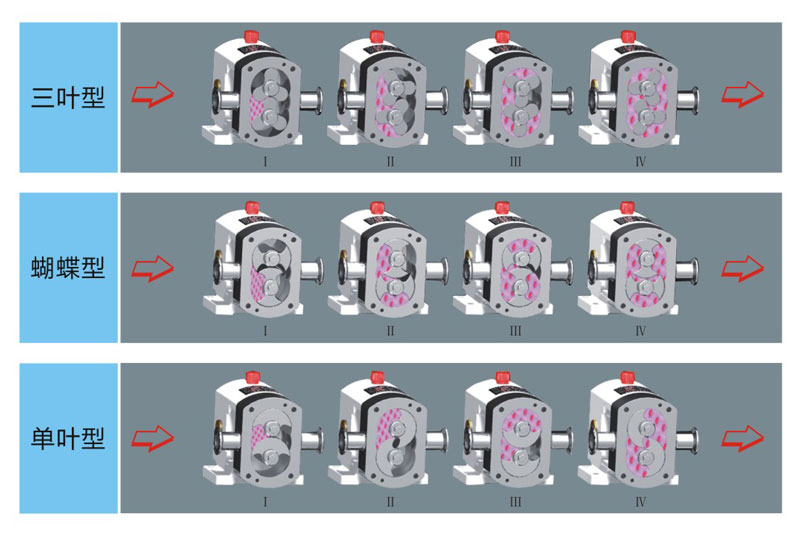

    转子泵又称罗茨泵、胶体泵、高浓浆泵等，它依靠两个同步运动的转子，由一对外置式同步齿轮箱进行传动，转子在传动轴的带动下进行同步反方向旋转，从而构成了较高的真空度和排放压力。两转子将转子室分隔成几个小空间，并按I-II-III-IV的次序运转。运转到I位置时，只有处充满介质；运转到II位置时，II室中封闭了部分介质；到位置时，III室中也封闭了介质；到位置IV时，处和出口室相通，介质即被输送至出物料管道。按这样的循环往复，介质即被不断的输送出去。

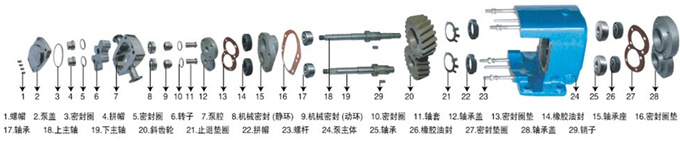

四. 结构特点

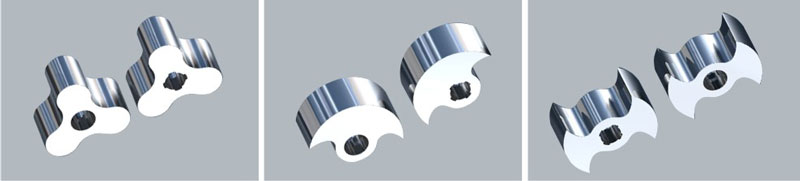

    ZB3A型转子泵中凡与输送物料接触的零配件，均采用符合卫生标准的不锈钢材料制作，其密封件均采用橡胶。的防锈性和密封性了卫生。转子的形线结构以及转子室中无死点和非金属件，避免了对被输送物质造成污染。适用于就地CIP清洗与蒸汽，符合美国FDA规范要求及医药级（GMP）规范要求。

    特别适用于在输送过程中容易起泡沫以及输送高粘度、及任何含颗粒的介质。

    采用外装动、静环式机械密封，可直接水冲洗，耐高压，不易磨损，低泄漏。

    结构紧凑，适用长距离与高阻力定量输送。

    泵的转子与传动齿轮分开，且在泵腔内各零配件之间的间隙，相互不接触，伍磨损，低噪音，性好，使用寿命长，节能降耗。配置变频器后，可以随意调节流量，并可做一般计量泵使用。可输送汽、液、固等三相混合物料。可以输送高粘度介质物料和含固提的浆料。结构紧凑，维护方便，易损件少，运行成本低。

五. ZB3A型卫生级转子泵产品优势

    1.它与其它泵比较主要有以下几点区别

    a) 本泵属容积式泵，输送流量可以较的控制也可方便地制成变量泵。本泵有较强的自吸能力。

    b) 本泵的转速很低，一般在200rpm至600rpm之间，被输送的物料被平稳地输出而其成份不会受到破坏。所以它特别适用于输送混合料甚至含有固体颗粒的物料。

    c) 本泵可用于输送粘度很高的物质，所以又称胶体泵。

    d) 本泵的输送压力较高，如15kg/cm2，适宜于长距离或高阻力定量输送。

    e) 本泵采用了在线（就地）清洗（CIP），适合在食品、饮料等卫生要求较高的行业中使用。

六. ZB3A型卫生级转子泵配套不同驱动装置的特点

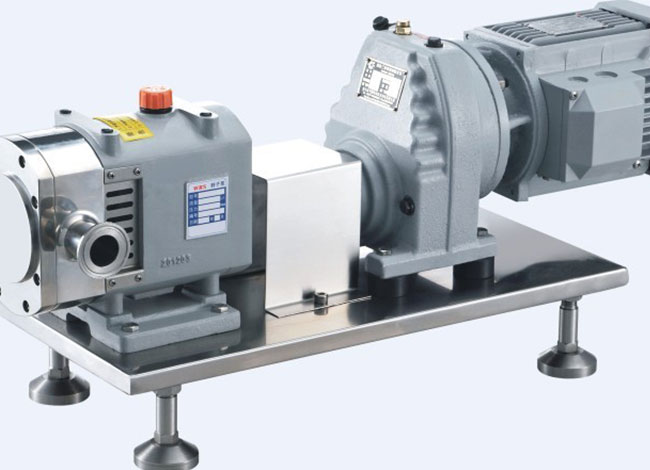

    1）电机+无级变速器

    主要特点：调速，变速范围大（速比可在1：1.4—1：7之间任意变化）,可连续工作运转，运转平稳，性能稳定，噪音低，扭矩大，流量无级可调。但它的变速是需手动来调节，自动化程度不高，调速须在运转中进行，不可在停车时转动调速手轮。它不宜用于可能超负荷或堵塞使用场合。

    2）电机+定整比减速器：

    主要特点：承载，，振动小，噪音低，能耗低，传动方式简单，但由于其速比恒定，所以决定了流量不可调。

    3)变频电机+变频器：

    主要特点：扭矩大，调速，运转平稳，性能稳定，可实现转速的自动调节，了流量的任意控制，弥补了无级变速器自动化程度不高的缺陷。缺点是变频器的价格较高。

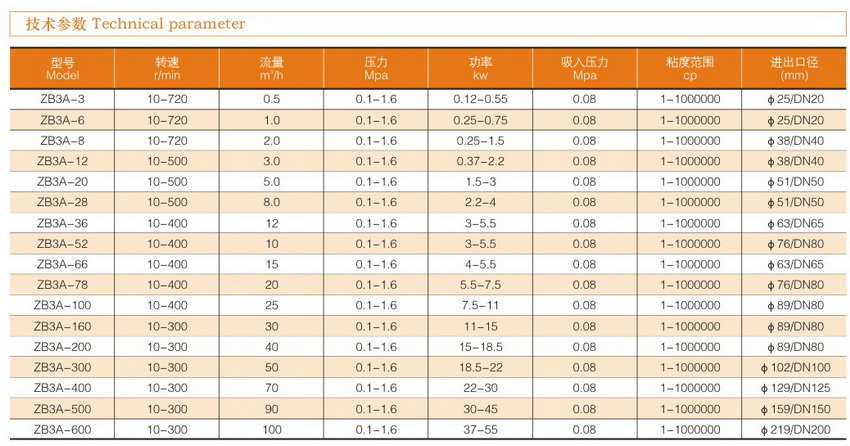

七. 技术参数
