ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵简介:
ZCQ型自吸式磁力驱动泵是根据用户要求在CQ型磁力驱动泵的基础上吸取国内,并经过本单位工程技术人员反复研究试验成功的新产品。
免费电话:400-0317-986 电话:0317-8309791 传真:0317-8309792
E-mail:hedpump@yeah.net QQ:2854141514
产地:中国>河北>沧州>泊头市



一.ZCQ型自吸式磁力泵

流量:3~50立方/小时 扬程:12~50米 功率:0.37~15KW 材质:不锈钢 使用温度:≤80℃

二.ZCQ型概述

ZCQ型自吸式磁力驱动泵是根据用户要求在CQ型磁力驱动泵的基础上吸取,并经过本单位工程技术人员反复研究试验成功的新产品。采用磁传动原理与混式结构,与普通离心泵相比,能够体现自吸,便于远程集中控制,实行自动化操作,故应用广泛,尤其是对于那些泵的安装位置高于液面的场合,自吸式磁力泵即为。

该泵既有CQ型磁力泵全密封、无泄漏、的特点。又集自吸于一身,不需底阀和引灌水,自吸高度4米,可广泛用于石油、化工、制药、电镀、印染、食品、等单位,抽送酸、碱、油类及贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

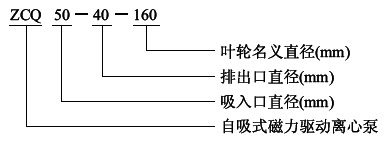

三.型号意义

自吸式磁力泵型号意义

四.ZCQ自吸式磁力泵性能参数

型号

口径

扬程(m3/h)

流量(l/min)

电机功率(kw)

转速(r/min)

电压(v)

自吸性能
(m3/)



出口













ZCQ20-12-110

20

12

12

3

0.37

2900

380

4

ZCQ25-20-115

25

20

15

5.4

1.1

2900

380

4

ZCQ32-25-115

32

25

15

4.8

1.1

2900

380

4

ZCQ32-25-145

32

25

25

4.8

1.1

2900

380

4

ZCQ40-32-132

40

32

20

10.8

2.2

2900

380

4

ZCQ40-32-160

40

32

32

12

4

2900

380

4

ZCQ50-40-145

50

40

25

14.4

4

2900

380

4

ZCQ50-40-160

50

40

32

13.2

4

2900

380

4

ZCQ50-32-200

50

32

50

7.8

5.5

2900

380

4

ZCQ65-50-145

65

50

25

16.8

5.5

2900

380

4

ZCQ65-50-160

65

50

32

27

7.5

2900

380

4

ZCQ80-65-125

80

65

20

50

7.5

2900

380

4

ZCQ80-65-160

80

65

32

50

15

2900

380

4

ZCQ80-50-200

80

50

50

50

18.5

2900

380

4

ZCQ100-80-160

100

80

32

100

22

2900

380

4

ZCQ100-65-200

100

65

50

100

30

2900

380

4

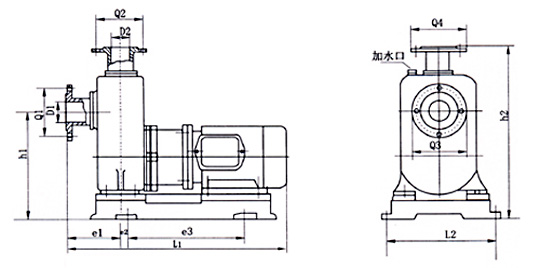

ZCQ型外形结构图

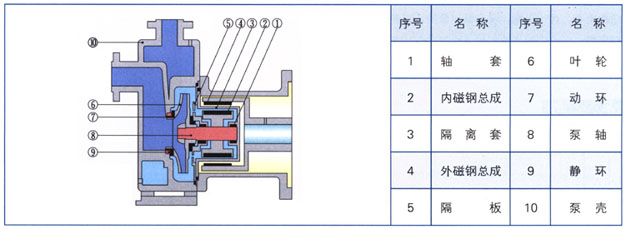

自吸式磁力泵结构示意图

自吸式磁力泵结构示意图

型号

D1

D2

Q1

Q2

Q3

Q4

h1

h2

e1

e2

e3

L1

L2

ZCQ20-12-100

20

12

65

55

90

80

230

320

90

0

212

400

300

ZCQ25-20-115

25

20

75

65

100

90

245

340

102

7

285

520

250

ZCQ32-25-115

32

25

90

75

120

100

245

340

102

7

285

520

250

ZCQ32-25-145

32

25

90

75

120

100

270

370

102

7

285

520

250

ZCQ40-32-132

40

32

100

90

130

120

270

375

100

25

350

610

270

ZCQ50-32-160

40

32

100

90

130

120

300

400

104

50

310

680

330

ZCQ50-40-145

50

40

110

100

140

130

300

400

104

40

310

680

330

ZCQ65-50-145

65

50

130

110

160

140

310

425

105

47

357

760

351

ZCQ65-50-160

65

50

130

110

160

140

337

467

115

115

357

870

351
