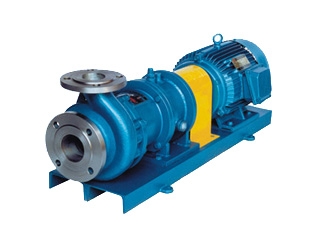

CQB-G型高温磁力泵

一.产品概述:

       CQB-GB型不锈钢高温保温磁力泵（简称磁力泵），保温型磁力驱动泵（保温20℃~150℃）是靠磁钢相互作用传动，以静密封代替动密封的一种新型泵种。该泵结构紧凑，外形美观，体积小，噪声低，运行，使用维修方便。
二.产品用途:

       CQB-GB型不锈钢保温磁力泵结构紧凑、外形美观、体积小、噪音低、运行、使用纵方便。广泛用于石油、化工、制药、电镀、印染、食品、等单位抽送酸、碱、油类及贵重液、毒液、挥发性液体，以及循环水设备配套特别是易漏、易爆、易烯液体的抽送，选用此泵则理想。

三.产品特点:

      CQB-GB型不锈钢高温保温磁力泵（简称磁力泵），保温型磁力驱动泵（保温20℃~150℃）是靠磁钢相互作用传动，以静密封代替动密封的一种新型泵种。该泵结构紧凑，外形美观，体积小，噪声低，运行，使用维修方便。

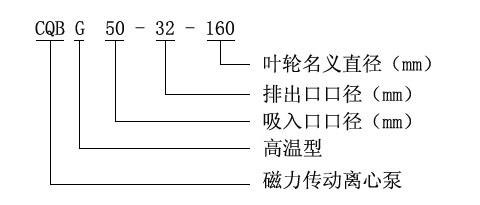

四. 型号意义

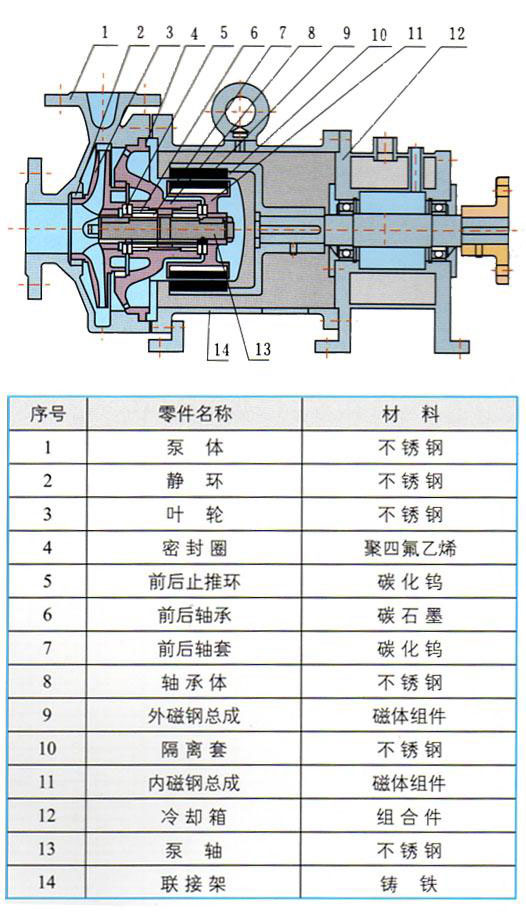

五.结构图纸

六.CQB-G型磁力驱动泵外形和安装尺寸

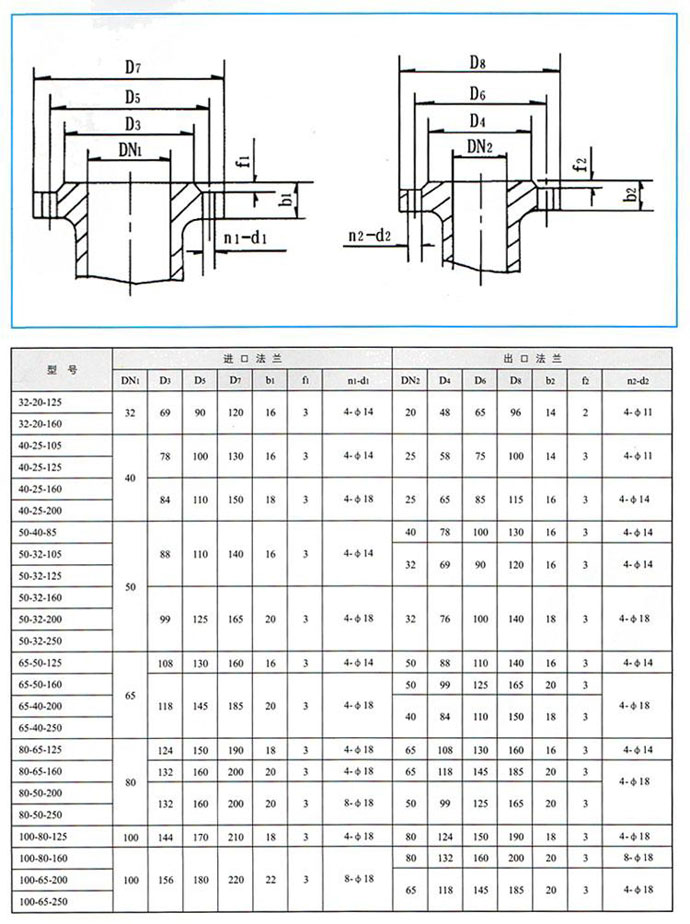

七.CQB-G型磁力驱动泵进出口法兰尺寸

 八. 使用说明

      1. CQB-G型磁力驱动泵应水平安装，开车前应检查冷却箱之润滑油油位，若油位过低时应及时补充。开泵前首先应打开冷却水回路，进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

      2. 当抽吸液面高于果轴心线时，起动前打开吸入管道阀门即可。若抽吸液面低于泵轴心线时，管道需配备底阀。

      3. 磁力保温泵使用前应进行检查，电机风叶转动要灵活无卡住及异常声响，各紧固件要紧固。

      4. 检查电机旋转方向是否与磁力泵转向标记一致。

      5. 电机启动后缓慢打开排出阀，待磁力保温泵进入正常工作状态后再将排出阀调到所需开度。

      6. CQB-G型循环磁力泵停止工作前，应先关闭排出阀门，然后切断电源.再关闭冷却水管阀门。

九. 注意事项

      1. 因CQB-G型磁力驱动泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。

      2. 被输送介质中，若含有固体颗粒，循环磁力泵入口要加过滤网：如含有铁磁质微粒,需加磁性过滤器。

      3. 被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃，工作压力1.6MPa, 密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬颗粒和扦维的液体。工况应严格按合同协议規定。

      4. 对于输送液为易沉淀结品的介质，使用后应及时清洗，排净泵内枳液。

      5. CQB-G型磁力保温泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况，并更换不宜再用的易损件。

      6. 本系列CQB-G型磁力驱动保温泵内外磁性联轴器采用永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器、信用卡及其它磁卡、计算器，计算机磁盘、手表等。
